实验一：楚雄市八角镇现状用地分析

教学时数：2学时

一、实验的目的与任务

城市（城镇）用地分析对资源环境与城乡规划管理专业的员工来说，是学习城市规划原理课程一个必须的内容，该内容涉及范围广，需要考虑的方面很多。因此本实验是资源环境与城乡规划管理专业的基础性实验，是城市规划原理课程重点实验环节。如果员工在这个环节能灵活应用所学知识对一个城市（城镇）的用地进行分析，并绘制出具有一定质量、技术含量的用地分析图，也就达到了本次实验的目的。

做该实验的目的是让员工掌握城市用地及其适用性评价的方法，城市用地的分类的方法及用地构成的内容。将理论课所学的关于城市用地构成与用地规划的原理、方法、技巧、注意事项灵活应用到具体的分析中，达到学以致用。

二、仪器和材料

钢笔、电脑、楚雄市八角镇现状地形CAD底图。

三、实验内容

1.实验地点：地旅公司资源与规划实验室

2.实验内容：楚雄市八角镇现状用地分析。

3.时间安排：第 周

4.实验形式及方法：动手操作

四、实验步骤

1.准备工具

2.根据楚雄市八角镇现状地形CAD底图，对楚雄市八角镇现状用地按居住用地（R）、公共设施用地（C）、生产设施用地（M）、仓储用地（W）、对外交通用地（T）、道路广场用地（S）、公用工程设施用地（U）、绿地（G）、水域和其他用地（E） 等进行分类。

镇用地的分类和代号如下（表1-1）：

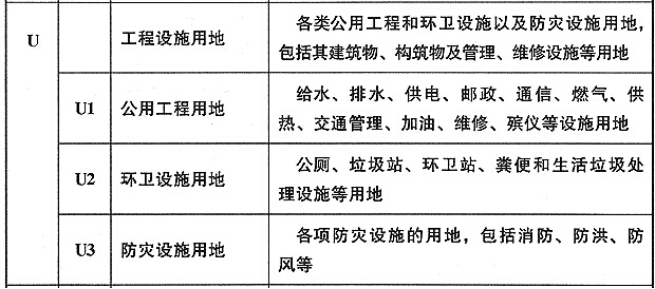

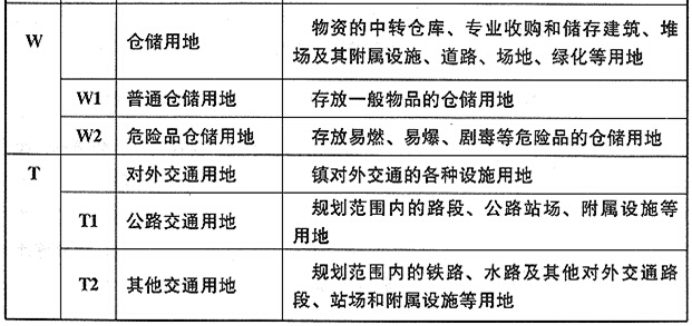

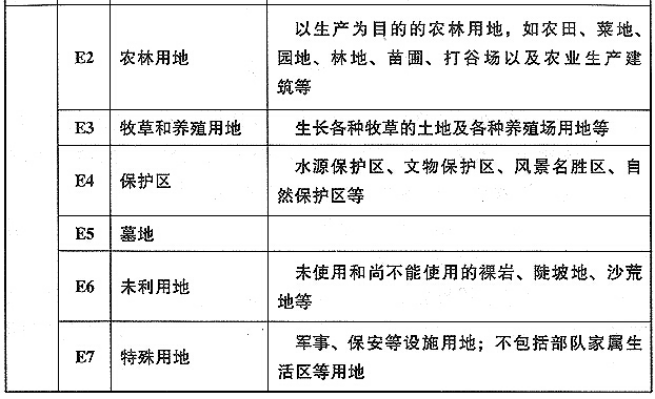

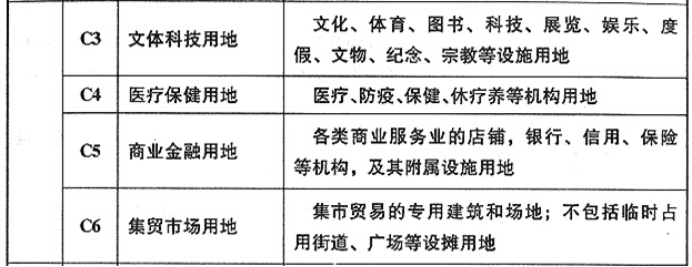

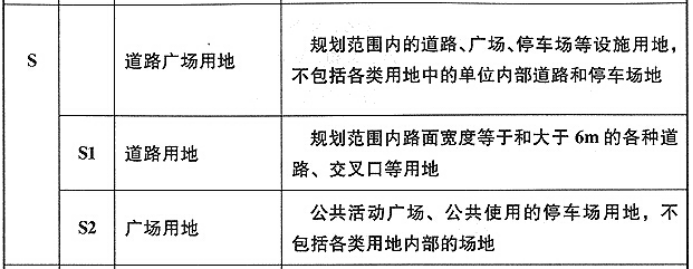

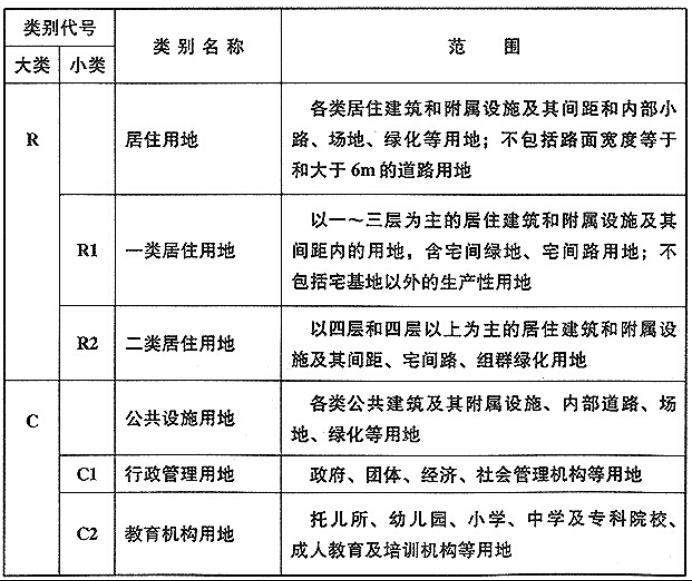

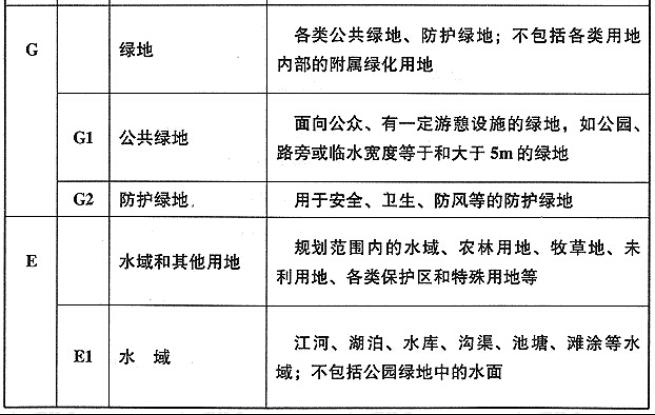

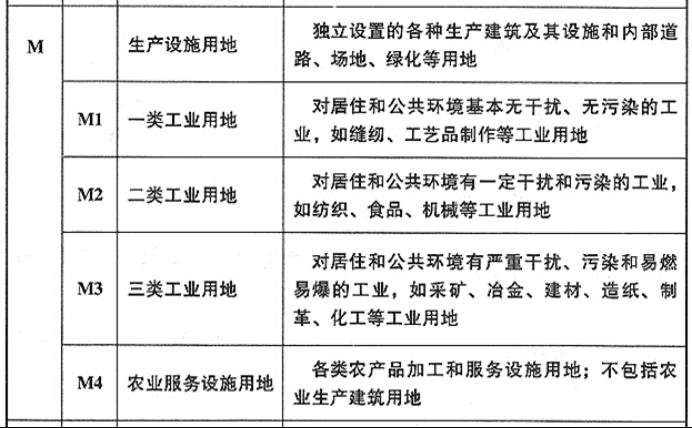

表1-1：镇用地的分类和代号

3.然后用CAD软件把各种用地在现状地形CAD底图的基础上勾绘出来，并填充相应的颜色（用地图例见表1-2），计算出每种用地的面积及占总用地的比例。列出图例和现状用地计算表（如表1-3）。

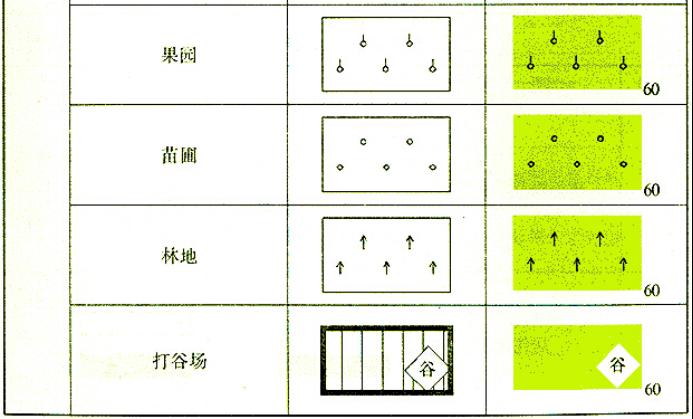

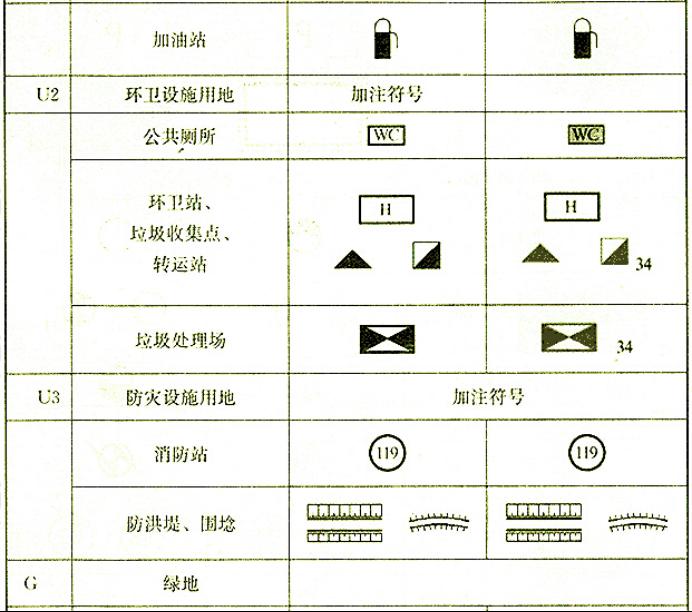

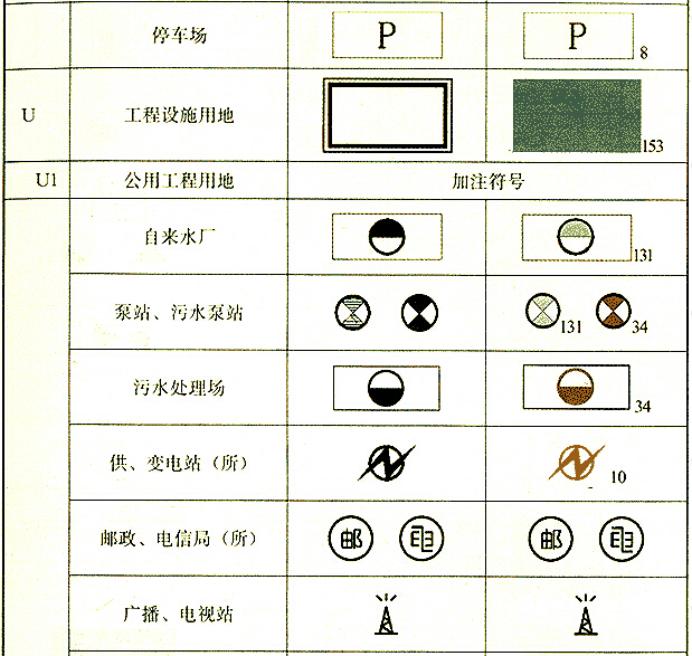

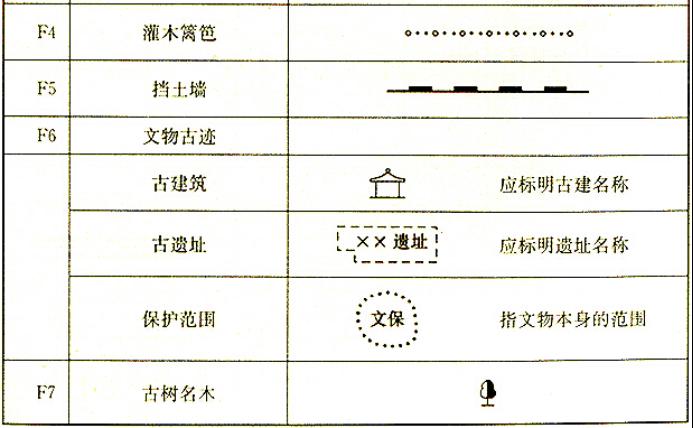

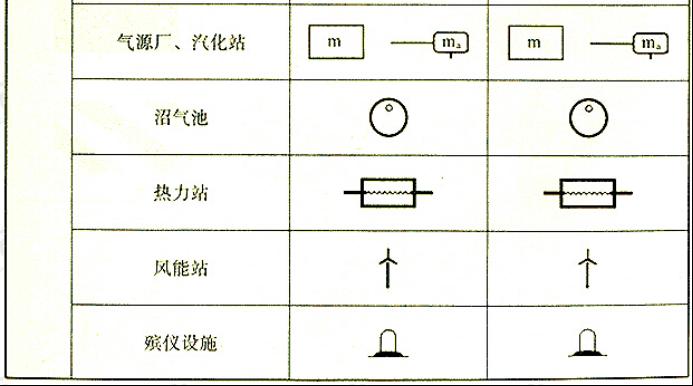

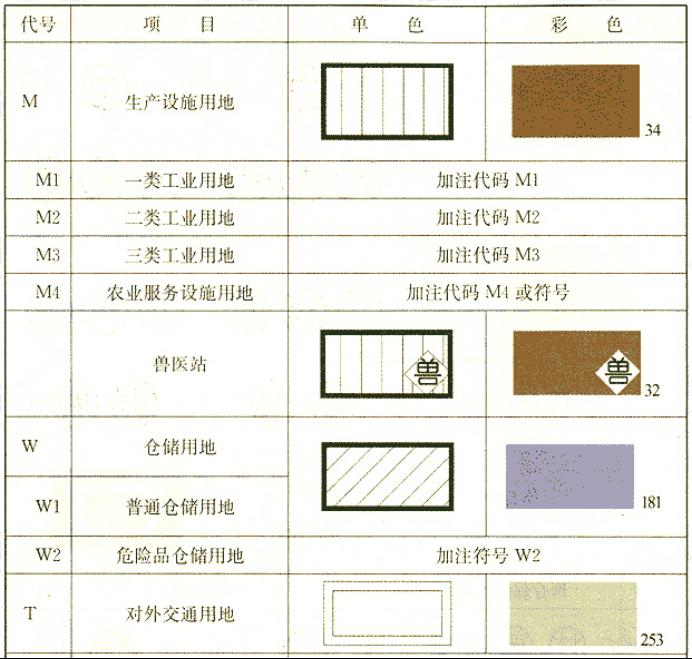

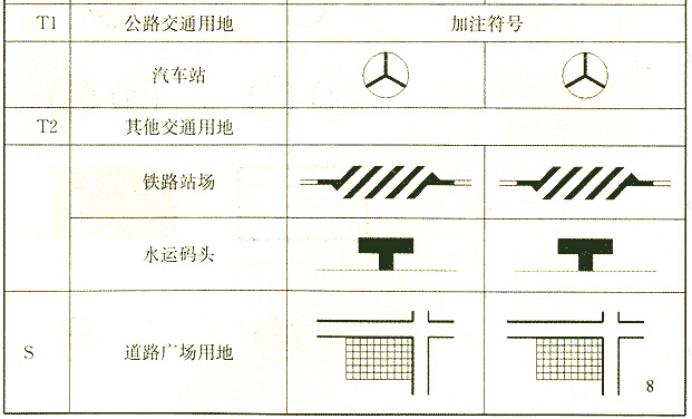

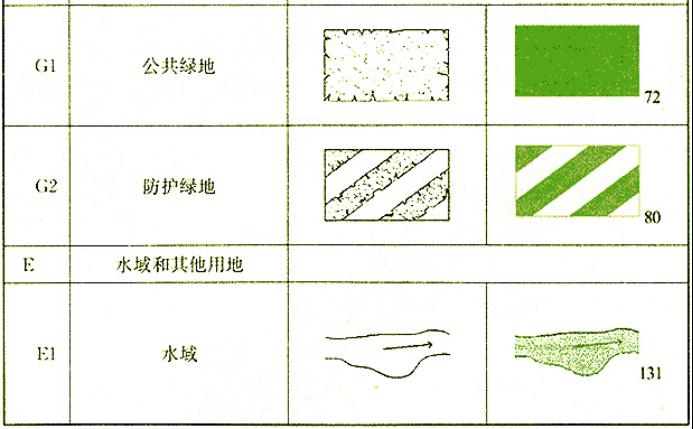

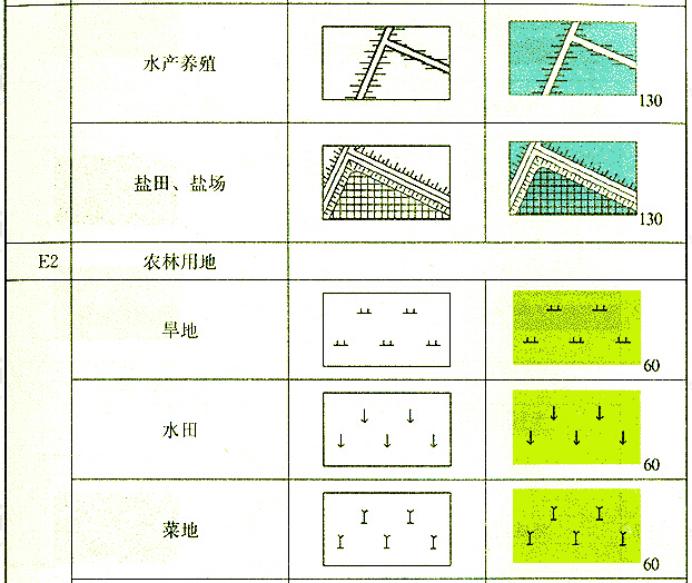

表1-2：用地图例

表1-3：现状用地计算表

	分类代码	用地名称	现状2007
			面积	比例（%）	人均
R		居住用地
	R1	一类居住用地
	R2	二类居住用地
C		公共设施用地
	CI	行政管理用地
	C2	教育机构用地
	C3	文体科技用地
	C4	医疗保健用地
	C5	商业金融用地
	C6	集贸市场用地
M		生产设施用地
	M1	一类工业用地
	M2	二类工业用地
	M3	三类工业用地
	M4	农业服务设施用地
W		仓储用地
	W1	普通仓储用地
	W2	危险品仓储用地
T		对外交通用地
	T1	公路交通用地
	T2	其他交通用地
S		道路广场用地
	S1	道路用地
	S2	广场用地
U		工程设施用地
	U1	公用工程用地
	U2	环卫设施用地
	U3	防灾设施用地
G		绿地
	G1	公共绿地
	G2	防护绿地
E		水域和其他用地
	E1	水域
	E2	农林用地
	E3	牧草和养殖用地
	E4	保护区
	E5	墓地
	E6	未利用地
	E7	特殊用地
村庄建设用地

4.完善现状用地分析图纸，并撰写实验报告。

5.提交成果（图纸及实验报告册）。

五、实验的基本要求：

要求员工掌握城市用地及其适用性评价的方法，城市用地的分类的方法及用地构成的内容具体要求如下：

首先员工根据楚雄市八角镇现状地形CAD底图，按《镇规划标准（GB 50188-2007）》中用地分类和计算方法。对楚雄市八角镇现状用地进行分类。

然后用CAD软件把各种用地在现状地形CAD底图的基础上勾绘出来，并填充相应的颜色，计算出每种用地的面积及占总用地的比例。列出图例和现状用地计算表。

六、考核方法

本次实验要求员工提交一张A3图纸及实验报告册，最后根据实验报告及图纸以百分制进行考核。（本次实验成绩=实验报告册成绩占30%+图纸成绩占70%）。

七、主要参考资料

1.吴志强，李德华主编：《城市规划原理（第四版）》，中国建筑工业出版社，2010年8月

2.《镇规划标准（GB 50188-2007）》







































































实验二：某两个城市总体规划对比分析

教学时数：2学时

一、实验的目的与任务

本实验一方面是让员工了解城市总体规划的总体构成，城市总体规划工作的基本步骤和方法，城市总体规划文本、图纸应包括哪些内容，编制城市总体规划的基本步骤、方法、技巧及注意事项。另一方面是让员工能从城市定位（城市发展目标、城市性质、城市职能）、城市规模和城市布局形态等方面对一些城市的总体规划进行对比分析。

二、仪器和材料

钢笔、电脑、A4打印纸。

三、实验内容

1.实验地点：地旅公司资源与规划实验室

2.实验内容：某两个城市总体规划对比分析。

3.时间安排：第 周

4.实验形式及方法：动手操作

四、实验步骤

1.准备实验工具。

2.查找某两个城市总体规划相关资料。

如在百度中输入“某城市总体规划”的字样，就能查找到某城市的总体规划文本及相应的规划图件。查到以后首先看这个城市城市总体规划文本、图纸包括了哪些内容，然后着重分析这个城市的发展目标、城市性质、城市职能、城市规模和城市布局形态。

3.对某两个城市总体规划进行对比分析并撰写分析报告。

主要比较某两个城市在城市定位（城市发展目标、城市性质、城市职能）、城市规模和城市布局形态等方面的异同。并分析造成这种差异的原因。

4.提交分析报告及实验报告册。

五、实验的基本要求：

1.了解城市总体规划的总体构成，城市总体规划工作的基本步骤和方法。掌握城市总体规划文本、图纸应包括哪些内容，编制城市总体规划的基本步骤、方法、技巧及注意事项。

2.以某两个城市的总体规划为分析比较对象，比较它们在城市定位（城市发展目标、城市性质、城市职能）、城市规模和城市布局形态等方面的异同。并分析造成这种差异的原因。

六、考核方法

要求员工根据对某两个城市的总体规划的对比分析，认真撰写分析报告，并认真填写实验报告。最后根据分析报告、实验报告以百分制进行考核。（本次实验成绩=实验报告册成绩占40%+分析报告成绩占60%）。

七、主要参考资料

1.吴志强，李德华主编：《城市规划原理（第四版）》，中国建筑工业出版社，2010年8月

2.孙施文著：《现代城市规划理论》，中国建筑工业出版社，2007年3月

3.闫学东主编：《城市规划》，北京交通大学出版社，2011年

4.邹德慈主编：《城市规划导论》，中国建筑工业出版社，2002年10月







































实验三：楚雄市八角镇现状建筑分析

教学时数：2学时

一、实验的目的与任务

本实验的目的是让员工掌握建筑分析的方法，即掌握建筑面积、建筑基底面积、建筑密度、容积率的概念及计算方法。

二、仪器和材料

钢笔、电脑、楚雄市八角镇现状地形CAD底图 。

三、实验内容

1.实验地点：地旅公司资源与规划实验室

2.实验内容：楚雄市八角镇现状建筑分析。

3.时间安排：第 周

4.实验形式及方法：动手操作

四、实验步骤

1.准备工具

2.根据楚雄市八角镇现状地形CAD底图，对楚雄市八角镇现状建筑按土木结构建筑、砖木结构建筑、砖混结构建筑进行分类。

3.用CAD软件把各种建筑在现状地形CAD底图的基础上勾绘出来，并填充相应的颜色（参照规范中建筑图例——表3-1来做），计算出每种建筑的面积（包括基底面积和建筑面积）及占总用地的比例。列出图例和现状建筑用地平衡表及相关经济技术指标（见表3-2）。

4.完善现状建筑分析图纸，并撰写实验报告。

5.提交成果（图纸及实验报告册）。

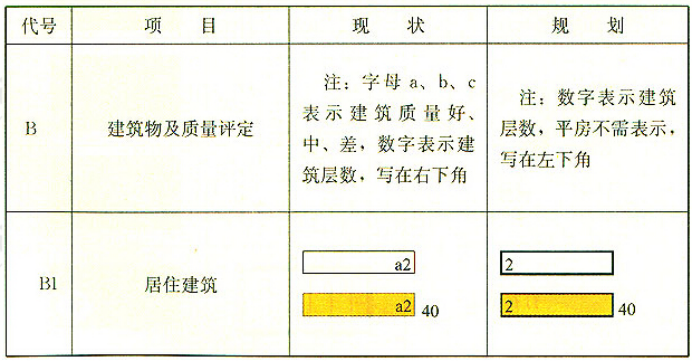

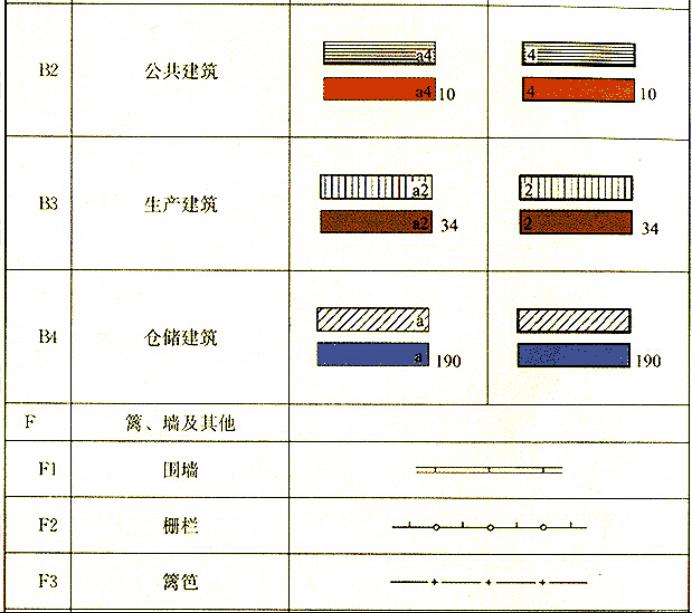

表3-1 建筑图例









表3-2：用地平衡及相关技术经济指标表

序号	名称	面积	比重	层数
一	规划总用地
1	建筑用地
（1）	砖混结构建筑
（2）	砖木结构建筑
（3）	土木结构建筑
2	其他用地
二	总建筑面积
1	砖混结构建筑
2	砖木结构建筑
3	土木结构建筑
三	建筑密度
四	容积率

五、实验的基本要求

要求员工掌握建筑分析的方法，建筑面积、建筑基底面积、建筑密度、容积率的概念及计算方法。具体要求如下：

首先员工根据楚雄市八角镇现状地形CAD底图，对楚雄市八角镇现状建筑按土木结构建筑、砖木结构建筑、砖混结构建筑进行分类。

然后用CAD软件把各种建筑在现状地形CAD底图的基础上勾绘出来，并填充相应的颜色，计算出每种建筑的面积（包括基底面积和建筑面积）及占总用地的比例。列出图例和现状建筑用地平衡表及相关经济技术指标。

六、考核方法

要求学生认真用CAD软件绘制楚雄市八角镇现状建筑分析图，并填写实验报告。实验结束后要求员工提交一张A3图纸及实验报告册，最后根据实验报告及图纸以百分制进行考核。（本次实验成绩=实验报告册成绩占30%+图纸成绩占70%）。

七、主要参考资料

1.吴志强，李德华主编：《城市规划原理（第四版）》，中国建筑工业出版社，2010年8月

2.孙施文著：《现代城市规划理论》，中国建筑工业出版社，2007年3月

3.闫学东主编：《城市规划》，北京交通大学出版社，2011年

4.邹德慈主编：《城市规划导论》，中国建筑工业出版社，2002年10月

实验四：楚雄市城市道路交通规划现状及对策分析

教学时数：4学时

一、实验的目的与任务

做该实验的目的是让员工掌握城市道路交通规划的原理、方法。将理论课所学的关于城市道路交通规划的原理、方法、技巧、注意事项灵活应用到具体的规划设计中，达到学以致用。

二、仪器和材料

钢笔、电脑、楚雄市地图。

三、实验内容

1.实验地点：地旅公司资源与规划实验室

2.实验内容：楚雄市城市道路交通规划现状及对策分析。

本实验选取楚雄市的城市交通与道路系统作为规划对象。目前楚雄市的城市交通与道路系统逐渐突显出一些问题，如交通日渐拥堵、占道经营、违章停车、道路环境绿化差等现象普遍存在。这就影响了人们出行的方便、快捷、安全。进而制约整个城市经济发展的速度及人民生活水平的进一步提高。所以有必要对楚雄市城市道路交通规划现状进行调查分析，并提出相应对策。

3.时间安排：第 周

4.实验形式及方法：实地调查、动手操作、讨论

四、实验步骤

1.准备工具

2.实地进行调查、拍照，了解基本现状（近5年机动车保有量 、道路交叉口与红绿灯设置现状 、公共停车场布局现状 、加油站布局现状 、公共广场现状 、对外交通线路情况 、公交车线路网现状 、城市道路网现状 、长途汽车站布局现状 、道路交通运行现状等），明确现状存在的问题。

机动车保有量（近5年数据）：查看楚雄市统计年鉴，收集近5年的机动车保有量数据。然后列出如下表（表4-1）的统计表格。





表4-1  2000-2008年楚雄市机动车保有量统计表

年份	2000	2001	2002	2003	2004	2005	2006	2007	2008
1、运营客车（辆）	1383	—	1338	1320	—	—	658	789	571
其中     出租车（辆）	694	698	687	—	—	—	420	482	—
公交车	20	20	20	70	—	—	117	133	—
2、运营货车（辆）	1922	—	2122	4730	—	—	4424	3830	4291
其中     拖拉机（辆）	1803	—	2109	—	—	—	—	—	—
合计	3205	—	3460	6050	6037	6378	5619	5238	4862

道路交叉口、红绿灯设置现状：调查楚雄城区道路交叉口有几个，设置红绿灯的交叉口又有哪些，并在现状底图上标注出来。

公共停车场布局现状：调查楚雄城区公共停车场有几个，分别布置在哪些地方，在现状底图上标注出来。

加油站布局现状：调查楚雄城区加油站有几个，分别布置在哪些地方，在现状底图上标注出来。

公共广场现状：调查楚雄城区公共广场有几个，分别布置在哪些地方，在现状底图上标注出来。

对外交通线路情况：调查楚雄市外交通线路如铁路、高速公路、公路等的建设现状。

公交车线路网现状：调查楚雄城区公交车线路有几条、各公交站点的分布情况，公交车停车场的数量及布置位置。

城市道路网现状：调查楚雄城区主干道、次干道、支路情况及道路断面形式。

长途汽车站布局现状：调查楚雄长途汽车站的数量及布置情况。

道路交通运行现状：调查楚雄城区上下班高峰期交叉口交通流量、道路断面交通流量。即上下班高峰时段每个道路交叉口在绿灯时间内（30秒）能通过多少量车。

3.结合楚雄市的实际及民族文化特色提出自己的整改对策及方案。（要求有文字说明及相关图示说明。）

4.汇报整改对策及方案。

5.根据教师意见进行修改。

6.提交成果。

五、实验的基本要求

要求员工掌握城市道路交通规划的原理、方法。将理论课所学的关于城市道路交通规划的原理、方法、技巧、注意事项灵活应用到具体的调查及规划设计中，达到学以致用。具体要求如下：

1.首先员工自己去实地进行调查、拍照，了解基本现状，然后结合楚雄市的实际及民族文化特色提出自己的整改对策及方案。

2.图纸要求：用A3图纸绘制，图纸要求用电脑绘制，图纸要求按制图规范进行。

3.文字说明要求：简明扼要，重点突出。

六、考核方法

本实验涉及的内容较多，所以分组分专题进行，共设计十个专题，每个小组完成一个专题，提交一份成果，组长负责分工，并把分工情况写在封面上。实验报告册每人都交。最后根据实验报告及提交的成果以百分制进行考核。（本次实验成绩=实验报告册成绩占70%+成果成绩占30%）。

专题一：机动车保有量现状分析

要求：查看楚雄市统计年鉴，收集2008年至2012年的机动车保有量数据。然后列出统计表格，并对未来2018年的机动车保有量进行预测。

专题二：道路交叉口、红绿灯设置现状及对策分析

要求：（1）调查楚雄城区道路交叉口有几个，设置红绿灯的交叉口又有哪些 。在在图上体现出来 ，绘制出道路交叉口及红绿灯设置现状图。

（2）分析现状道路交叉口、红绿灯设置存在问题。

（3）提出道路交叉口及红绿灯设置方案，绘制出道路交叉口及红绿灯设置规划图。

专题三：公共停车场布局现状及对策分析

要求：（1）调查楚雄城区楚雄城区公共停车场有几个，分别布置在哪些地方 。在在图上体现出来 ，绘制出公共停车场布局现状图。

（2）分析现状公共停车场布局存在问题。并对2018年公共停车场规模进行预测。

（3）提出公共停车场布局方案，绘制出公共停车场布局规划图。

专题四：加油站布局现状及对策分析

要求：（1）调查楚雄城区楚雄城区加油站有几个，分别布置在哪些地方 。在在图上体现出来 ，绘制出公共停车场布局现状图。

（2）分析现状加油站布局存在问题。并对2018年加油站数量及规模进行预测。

（3）提出公共停车场布局方案，绘制出公共停车场布局规划图。

专题五：公共广场布局现状及对策分析

要求：（1）楚雄城区公共广场有几个，分别布置在哪些地方，在在图上体现出来 ，绘制出公共广场布局现状图。

（2）分析现状公共广场布局存在问题。

（3）提出公共广场布局方案，绘制出公共广场布局规划图。

专题六：对外交通线路现状及对策分析

要求：（1）调查楚雄铁路、高速公路、公路的现状

（2）分析现状存在问题。并对2018年做相应预测。

（3）提出相应建议。

专题七：公交车线路网现状及对策分析

要求：（1）调查楚雄城区公交车线路有几条，多少个站点，站点的服务半径怎样。在在图上体现出来 ，绘制出公交车线路网现状图，计算出公交车线路网密度。

（2）分析现状公交车线路网存在问题。

（3）提出公交车线路网规划方案，绘制出公交车线路网规划图。

专题八：城市道路网现状及对策分析

要求：（1）调查楚雄城区主干道、次干道、支路情况及道路断面形式，计算干道网密度及干道间距。

（2）分析现状城市道路网存在问题。

（3）提出相应整改方案或对策，

专题九：长途汽车站布局现状及对策分析

要求：（1）调查楚雄城区有几个长途汽车站。在在图上体现出来 ，绘制出长途汽车站布局现状图。

（2）分析现状长途汽车站存在问题。

 （3）提出长途汽车站规划方案，绘制出长途汽车站规划图。

专题十：道路交通运行现状

要求：（1）调查楚雄城区主干道及次干道上下班高峰期交叉口和道路断面的交通流量。分析交通流量的时空变化。

七、主要参考资料

1.吴志强，李德华主编：《城市规划原理（第四版）》，中国建筑工业出版社，2010年8月

2.《城市道路交通规划设计规范》GB 50220-95

3. 徐循初主编：城市道路与交通规划（上、下册），中国建筑工业出版社，2005年

















实验五：楚雄市师院附小给排水规划

教学时数：4学时

一、实验的目的与任务

做该实验的目的是让员工掌握城市给排水规划的原理、方法。将理论课所学的关于城市给排水规划的原理、方法、技巧、注意事项灵活应用到具体的规划设计中，达到学以致用。

二、仪器和材料

钢笔、电脑、楚雄市师院附小CAD底图。

三、实验内容

1.实验地点：地旅公司资源与规划实验室

2.实验内容：楚雄市师院附小给排水规划。

3.时间安排：第14周

4.实验形式及方法：实地调查、动手操作、讨论

四、实验步骤

1.准备工具

2.掌握师院附小概况

到实地（师院附小）进行调查、拍照，了解基本现状（地形、建筑布局、道路走向、绿化、给水设施、排水设施设置等情况） 。

统计师院附小近5年教职工及员工人数，并列出如表5-1的统计表。

表5-1 师院附小2006-2010年教职工及员工人数

3.计算师院附小综合生活用水总量

综合生活用水总量=人数*人均综合生活用水量

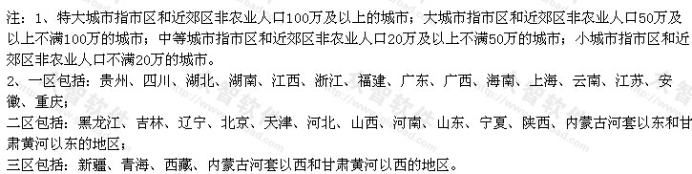

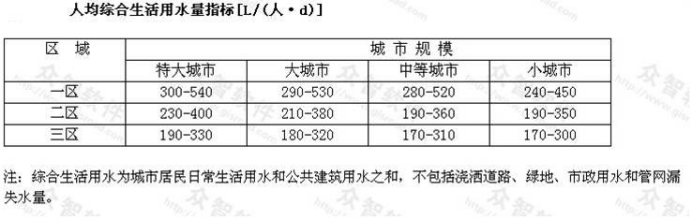

人均综合生活用水量参看下表





4.计算师院附小生活污水总量

综合生活污水总量=综合生活用水总量*综合生活污水排放系数

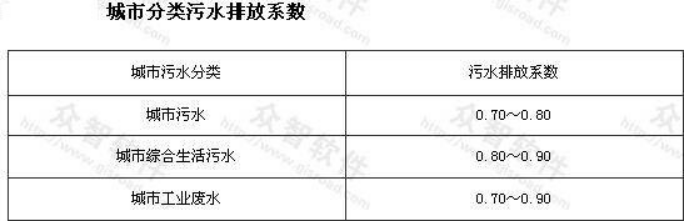

综合生活污水排放系数参看下表

5.计算师院附小雨水量

雨水量的计算：

雨水量=雨强度*径流系数*汇水面积

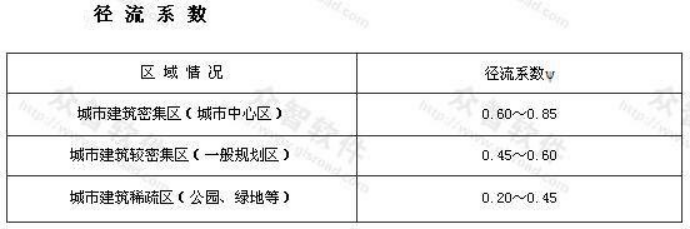

雨强度上网查找楚雄市的平均降雨强度。径流系数查看下表，汇水面积为附小的总面积。

6.确定管径及管材

管径的确定：

管径的大小与流量成正比、与流速反比。

流量的计算方法：

流量=一天的总水量/一天的时间，单位为（m³/s）

管径大小的确定：

根据计算出的流量，查看下表可以帮助确定出管径的大小。

管径（mm）	界限流量（m³/s）	管径（mm）	界限流量（m³/s）
100	﹤9	500	145--237
150	9--15	600	237--355
200	15--28.5	700	355--490
250	28.5--40	800	490--685
300	45--78	900	685--822
400	78--145	1000	822--1120

管材的确定

给水管网管材：

给水管网管主要有：灰铸铁管、球墨铸铁管、钢管、钢筋混凝土管、塑料管、玻璃钢管。

排水管网管材：

排水管网管主要有：混凝土管、陶土管、砖石渠道、塑料管、铸铁管。

7.结合楚雄市师院附小实际提出给排水方案。

8.根据教师意见整改方案，撰写规划说明。

9.提交成果。

五、实验的基本要求：

1.设计要求：首先员工自己去实地进行调查、拍照，了解基本现状（地形、建筑布局、道路走向、绿化、给水设施、排水设施等情况），然后结合楚雄市师院附小实际提出自己的设计方案，方案要求能改变现状。

2.图纸要求：总平面图1张，用A3图纸；断面图1张，用A4图纸；图纸要求用电脑绘制；所有图纸要求按制图规范进行。

3.规划文本要求：要求简要说明设计思路、设计要点、设计特色。

六、考核方法

本实验要求学生认真用CAD软件绘制楚雄市师院附小给排水规划图，并填写实验报告。实验结束后要求员工提交2张设计图（总平面图1张，用A3图纸；断面图1张，用A4图纸）。根据实验报告及图纸以百分制进行考核。（本次实验成绩=实验报告册成绩占50%+图纸成绩占50%）。

七、主要参考资料

1.吴志强，李德华主编：《城市规划原理（第四版）》，中国农业出版社，2010年8月

2.《城市给水工程规划规范》GB 50282—98

3.《城市居民生活用水量标准》GB/T 50331-2002

4.《城市排水工程规划规范》GB 50318-2000

实验六：楚雄市水闸口甘家巷改造规划

教学时数：4学时

一、实验的目的与任务

做该实验的目的是让员工掌握城市居住区规划的原理、方法。将理论课所学的关于城市居住区规划的原理、方法、技巧、注意事项灵活应用到具体的规划设计中，达到学以致用。

二、仪器和材料

钢笔、电脑、水闸口甘家巷CAD底图。

三、实验内容

1.实验地点：地旅公司资源与规划实验室

2.实验内容：楚雄市水闸口甘家巷改造规划。

3.时间安排：第17周

4.实验形式及方法：实地调查、动手操作、讨论

四、实验步骤

1.准备工具

2.到设计地块（水闸口甘家巷）进行实地进行调查、拍照，了解基本现状（建筑类型及面积、居住人员结构、道路、环境、绿化、景观设施等情况）。

3.结合楚雄市的民族文化特色及水闸口甘家巷实际提出自己的设计方案。

4.汇报设计方案(每人准备3-5分钟的讲解)。

5.根据教师意见整改方案，撰写设计说明。

6.提交成果。

五、实验的基本要求

1.设计要求：首先员工自己去实地进行调查、拍照，了解基本现状（建筑类型及面积、居住人员结构、道路、环境、绿化、景观设施等情况），然后结合楚雄市的民族文化特色及水闸口甘家巷实际提出自己的设计方案，方案要求能改变现状。

2.图纸要求：总平面图1张，用A3图纸；功能分析图1张，用A4图纸；交通分析图1张，用A4图纸；图纸要求用电脑绘制或手绘；所有图纸要求按制图规范进行。

3.设计说明要求：要求用不少于500字的文字简要说明设计思路、设计要点、设计特色。

六、考核方法

本实验要求学认真用CAD软件或Photoshop软件绘制楚雄市水闸口甘家巷改造规划图，并填写实验报告。实验结束后要求员工提交3张设计图（总平面图1张，用A3图纸；功能分析图1张，用A4图纸；交通分析图1张，用A4图纸）。最后根据实验报告及图纸以百分制进行考核。（本次实验成绩=实验报告册成绩占30%+图纸成绩占70%）。

七、主要参考资料

1.吴志强，李德华主编：《城市规划原理（第四版）》，中国农业出版社，2010年8月

2.周俭著：《城市住宅区规划原理》，同济大学出版社，1999年5月

3.《城市居住区规划设计规范》GB 50180—93
